（支給され）ないものは、自分でつくるしかないと、ばっちゃが言ってた。
考えてみたら、ケーブルの自作なんて私の十八番じゃあないか。だったら、やるしかねぇ！

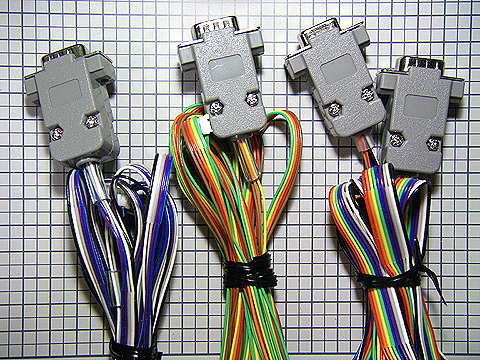

…でも、全工程 3時間ぐらいかけて、できたのがこれじゃあ、割には合わない*1よな。
スダレ線はカラーに限ると思う。だって、綺麗だから。
（だからといって延長ケーズルも全線結線の必要あるか？ というと、最早ほぼ趣味の問題だ。）
この USB 全盛の時代に（そうなのか？）、いまどき 9ピンシリアルは無いよな、と言いたいところだが、超簡単な制御ならいまだにニーズはあるだろう。特に、実験的なものだったらたぶん RS232C で充分だろうし、わざわざ USB で開発する手間が惜しいとかあるかもしれない。USB はソフトウェア的に面倒臭そうだ。もっとも、私は USB 機器は使うばっかりでいじって遊んだ経験がないので、本当のところはよく知らない。いじってみれば、 RS232C なんかよりよっぽどおもしろいのかもしれない。用意する電源が +5V 1本でいいというのも楽だ。 RS232C では、IF をいちから正直に作ると +12V と -12V （または -5V ）が必要になる。
ケーブルを手作業で作る場合、RS232C の無駄な線の多さには正直閉口する。9ピンならまだいい。25ピンとか、マジありえねー（商品では、ストレートケーブルで「全線結線」とか本当にあった。自作でそれをやったとしたらそれは相当な酔狂だ）。おまけに 2/3 のピン（線）が未使用って、どんだけ将来に備えたんだよ。やはり USB への移行は時代の流れだ。線の本数など、少なければ少ないに越したことは無い。
今回の仕様では、使用する線は 5本。接続先がブラックホールだから、…じゃなくてブラックボックスだから（ブラックホールにシリアルケーブル接続できたらたぶんノーベル賞じゃ効かないよ）、そのまんまコピーするしかない。といいつつ、入手したコネクタの形状が本当に同一かどうかわからない（というかピッチ以外は確実に違う）から、配線を左右逆にして、2本作ってみた。つまり、暖色系と寒色系の 2本のうち 1本は確実に使用不能。我ながら物好きといわずして、これをなんという。

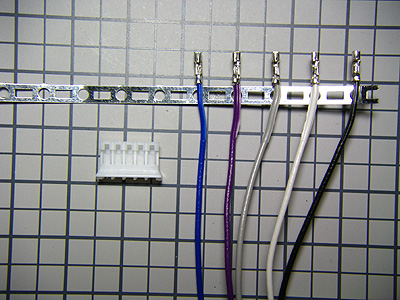

てなことはさておき、ピンコネクタのカシメ端子がランナーについたままのタイプだった場合、ケーブルのカシメもランナーにつけたままでやると作業が楽であるということがわかった。
カシメる前の端子も（撮影時に）残しておけばよかったね。
本来ランナーは自動カシメ機にセットして使用するためのものであるわけだが、店によっては 10個ぐらいずつにちょん切ったうえで、ランナーつきのまま販売していることがある。紛失しないし、数もわかりやすいというメリットがあるのだが、手作業でカシメる場合の利便もあるという。
ていうか常識ですかこれ。

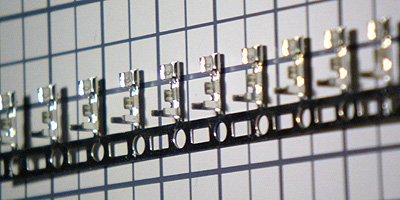

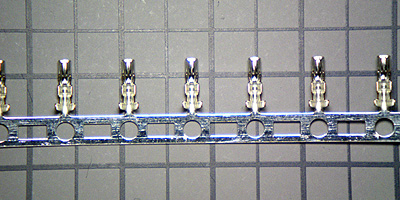

【追記】使用前の圧着端子 on ランナーも載せておく。載せる意味あるのかどうかはわからない。
どうやら、ズーム倍率を上げると色滲みするようだ。輪郭もイマイチ。手ブレの所為だけではないようである。所詮は実売 2万以下のデジカメだもんね。ただまあ、そもそも光源もよくないってのはわかってる。
プロトコルが単純なものだったら、ポケコンでドライブしたっていいな、とか、密かに画策中。レベルダウンコンバータ、まだあったかな。*2
壊れていたテスターも修理。半田のところからぽろっといっていた。あと、昨日は逆のことを書いていたが、マイナス側がバネ端子だった。で、案の定、常に力のかかるパーツをプリント基板に半田で固定するという哀しい設計。プラス側の端子はちゃんと基板に刺さったうえで半田付け、なのに、どうして。スルーホールがあるから部品穴を開けられなかったのか。いや、回避の方法はあるはずだけどな。
ちょっと考えて、接着剤の使用はやめることにした。たぶん、また壊れるけど、そのときはまた半田で補修すればいい。接着剤を使用してしまうと、再度修理するときとてもくさい思いをすることになる。とりあえず直ったので、これでよし。
さて、明日もひきこもるかな。
*1:細かいところに意外と手間がかかっていたりはする。でもどうせやるならシールド線にすればよかったか？ などと今更後悔してみたり。コネクタカバーは銀色めっき品のほうがよかったのだけど 1個あたり \50.- の価格差に負けた（≒貧しさに負けた）。なんだかんだ言って材料費はかかっている。1本あたり \100.- ちょいとか、そういうわけにはいっていない。因みにシールド線にするともうちょいお高くなるけど、使ってない LAN ケーブルとか電話線なんかを流用したりすれば安く上がる。
…ってそうか、電話線（RJ11/12/14用）使えばよかったか…と今更のように考えたが、6芯のやつなんて持ってないから休むに似たり。RJ45 用は太いからいやだ。
あと、電話線はシールド線ではない。知ってて書いてる。
*2:パーツなら全部揃っている。回路図は…無いかもしれない。
